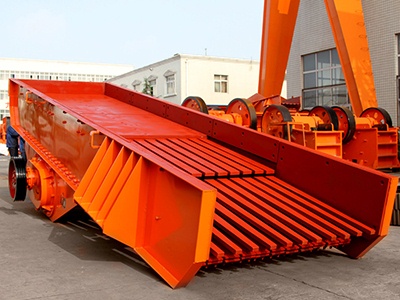

特殊栅条设计、可防止物料堵塞 用于块状、颗粒状或粉状物料的定量或连续的供给。广泛应用于矿山、冶金、煤炭、电力、化工、食品、玻璃、耐火材料等行业。
振动给料机实行流水作业自动化的必备设备分敞开型和封闭型两种,是安装方式可分悬挂式和台式等几种。它具备了结构简单、操作方便以及可以均匀地调节给矿量;因此已得到广泛应用。如一般用于松散物料。
振动给料机是利用振动器中的偏心块旋转产生离心力,使筛厢、振动器等可动部分作强制的连续的圆或近似圆的运动。振动给料机是由给料槽体、激振器、弹簧支座、传动装置等组成。槽体振动给料的振动源是激振器,激振器是由两根偏心轴(主、被动)和齿轮副组成,由电动机通过三角带驱动主动轴,再由主动轴上齿轮啮合被动轴转动,主、被动轴同时反向旋转,使槽体振动,使物料连续不断流动,达到输送物料的目的。
1、自化程序高:的电气控制采用半波整流电路,可无级调节给料量,可用于自动控制的生产流程中,实现生产过程自动化。
2、连续工作、无堵塞现象:振动给料机处理各种物料能连续稳定排出,日常工作可达到22小时,并无流料闭塞现象。
3、配件磨损率低:振动给料机结构设备合理,也亲防止耐磨件被小料磨损,把小料分出来,增加产量。
振动给料机主要由传动电机、轴封、给料螺旋、料斗等组成。
1、传动电机:有异步电机、变频电机、步进电机、电磁调速电机等组成,可根据要求选配。
2、轴封:应根据物料性状设计选配。对粒度很细的微粉,如轴封选配不合适,很容易进入减速机而使齿轮磨损,甚至失效。
3、给料螺旋:该部可细分为:满面式、弹簧式、桨叶式、螺带式,分别有其使用范围。不同性状物料需根据经验或实验来确定适合的螺旋型式。
型号 | 最大进料 粒度 (mm) |
处理 能力 (t/h) |
电动机 功率 (kw) |
安装 倾角 (°) |
槽体尺寸 (mm) |
外形尺寸 (长×宽×高)(mm) |
GZD-650×2300 | 300 | 80-100 | 1.2×2 | 10-20 | 650×2300 | 2300×1360×780 |
GZD-750×2500 | 350 | 100-130 | 1.5×2 | 10-20 | 750×2500 | 2500×1460×780 |
GZD-850×3000 | 400 | 120-150 | 3×2 | 10-20 | 850×3000 | 3110×1800×1600 |
GZD-1000×3600 | 500 | 150-200 | 3.7×2 | 10-20 | 1000×3600 | 3850×1950×1630 |
GZD-1100×3600 | 580 | 240-300 | 3.7×2 | 10-20 | 1100×3600 | 3600×2050×1660 |
GZD-1300×3600 | 650 | 450-600 | 7.5×2 | 10-20 | 1300×3600 | 3900×2350×1750 |
GZD-1500×3600 | 1050 | 450-1000 | 7.5×2 | 10-20 | 1500×3600 | 3900×2000×1750 |
GZD-2000×3600 | 1200 | 550-1000 | 10×2 | 10-20 | 2000×3600 | 3600×2000×1750 |
GZD-2500×5000 | 1500 | 650-1500 | 18×2 | 10-20 | 2500×5000 | 5000×2500×1800 |
ZSW-380×95 | 500 | 100-180 | 8p-11 | 0-10 | 3800×960 | 3920×1640×1320 |
ZSW-490×110 | 630 | 150-400 | 6p-15 | 0-10 | 4900×1100 | 4980×1830×1320 |
ZSW-490×130 | 750 | 400-700 | 4p-22 | 0-10 | 4900×1300 | 4980×2580×2083 |
ZSW-600×130 | 750 | 400-700 | 4p-22 | 0-10 | 6000×1300 | 6082×2580×2083 |
ZSW-600×150 | 800 | 500-900 | 4p-30 | 0-10 | 6000×1500 | 6086×2662×1912 |
ZSW-600×180 | 900 | 700-1300 | 4p-45 | 0-10 | 6000×1800 | 6310×3262×2230 |
ZSW-600×200 | 1200 | 800-1500 | 4p-55 | 0-10 | 6000×2000 | 6310×3462×2230 |
