进料粒度可容纳1500mm矿石 生产能力高达2200吨/小时 破碎力度非常的大,能用于破碎抗压强度不超过320兆帕的任何物料。

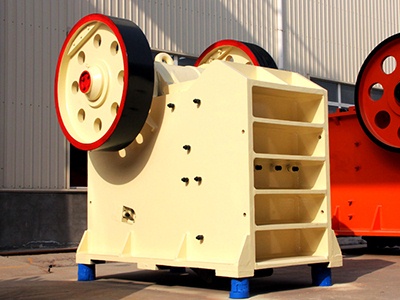

颚式破碎机主要应用于矿山、建材和化工行业的粗破工作。该机结构紧凑、间隙过小,因而防尘功效较高,并且由于破碎腔设计合理,可容纳两种物料的混合均匀性好,脱硫石灰石的掺加量大幅提高。掺加量可以达到60%,有效降低了原材料的成本。
颚式破碎机工作时,活动颚板对固定颚板作周期性的往复运动,时而靠近,时而离开。当靠近时,物料在两颚板间受到挤压、劈裂、冲击而被破碎;当离开时,已被破碎的物料靠重力作用而从排料口排出。
1、配件超长耐用:配件全部是用新型锰、铬复合材料,经过反复锻打、淬火热处理等铸造而成,冷加工硬化技术在压力作用下使耐磨件硬度不断强化,提高了耐磨件的冲击韧性。
2、深腔破碎,无死区。破碎腔深而且无死区,提高了进料能力与产量;进料口和破碎效率大大提升。其破碎比大,产品粒度均匀。
3、运行成本低。颚式破碎机可以对物料进行现场破碎,避免了物料的周转环节,大大降低了物料的运输成本。
4、机动灵活。颚式破碎机可直接深入作业场地,既适合普通公路行驶,也便于崎岖恶劣的道路环境中移动。这是该设备的突出性能特点。
1.连杆。连杆它由上、下两部分组成,上部的轴承盖用个大螺栓固定在连杆下部,两者中间镶有耐磨软合金的轴瓦,该轴瓦叫连杆轴承,它套在偏心轴上。
2.动颚 。动颚是支承齿板且直接参与破碎矿石的部件,要求有足够的强度和刚度,其结构应该坚固耐用,动顎分箱型和非箱型。动顎一般采用铸造结构。
3.肘板。肘板是结构较为简单的零件,但其作用却非常的重要。肘板与衬垫之间传递很大的挤压力,并受周期性冲击载荷。为提高传动效率,减少磨损,延长其使用寿命,大多数可采滚动型结构。
4.飞轮:飞轮用以存储动颚空形程时的能量,再用于工作行程,使机械的工作负荷趋 于均匀。带轮也起着飞轮的作用。
5.齿板。是颚式破碎机中直接与矿石接触的零件,结构虽然简单,我公司产齿板采用的材质全部高端耐磨材质,并且采用经热处理工艺,经久耐用
6.机架。机架是由前墙、后墙、侧墙和导轨部件组成。在工作中受到很大的冲击载荷,因此它应具有足够的强度和刚度,并经有限元分析计算校核。
型号 | 给料口尺寸 (mm) |
最大进 料粒度 (mm) |
排料口调 整范围 (mm) |
处理能力 (t/h) |
偏心轴转速 (r/min) |
电动机功率 (kw) |
外形尺寸 (长×宽×高) (mm) |
PE-150×250 | 150×250 | 125 | 10-40 | 1-3 | 250 | 4P 5.5 | 720×660×850 |
PE-200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 910×750×990 |
PE-200×350 | 200×350 | 180 | 18-70 | 3-10 | 260 | 4P 11 | 1000×870×990 |
PE-250×400 | 250×400 | 210 | 20-60 | 5-21 | 300 | 6P 15 | 1300×1090×1270 |
PE-400×600 | 400×600 | 340 | 40-100 | 16-64 | 275 | 6P 30 | 1730×1730×1630 |
PE-500×750 | 500×750 | 425 | 50-100 | 40-110 | 275 | 6P 55 | 1980×2080×1870 |
PE-600×750 | 600×750 | 500 | 150-200 | 80-240 | 275 | 6P 55 | 2070×2000×1920 |
PE-600×900 | 600×900 | 500 | 65-160 | 50-160 | 250 | 6P 55 | 2190×2206×2300 |
PE-750×1060 | 750×1060 | 630 | 80-140 | 110-320 | 250 | 8P 110 | 2660×2430×2800 |
PE-900×1200 | 900×1200 | 750 | 95-165 | 220-380 | 200 | 8P 110 | 3380×2870×3330 |
PE-1200×1500 | 1200×1500 | 1020 | 150-350 | 400-800 | 180 | 6P 160-220 | 4200×3300×3500 |
PE-1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1000 | 180 | 8P 280-355 | 5160×3660×4248 |
PEX-150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1200×1530×1060 |
PEX-250×750 | 250×750 | 210 | 25-60 | 13-35 | 330 | 6P 22 | 1380×1750×1540 |
PEX-250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1560×1950×1390 |
PEX-250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 2140×1660×1500 |
PEX-300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2720×1950×1600 |
